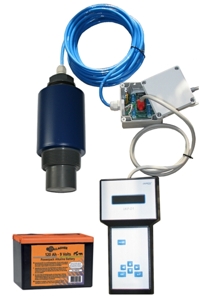

Ultradźwiękowy bateryjny przetwornik poziomu UniSonic_HLB

UniSonic_HLB jest ultradźwiękowym bateryjnym przetwornikiem poziomu przeznaczonym do przemysłowych, ciągłych pomiarów pozimu cieczy w zbiornikach otwartych i zamkniętych w miejscach pozbawionych stałego zasilania energią elektryczną.



Przyrząd wykonany jest w postaci sondy pomiarowej wyposażonej w mikroprocesorowy kontroler sterujący, przetwarzający sygnał pomiarowy z czujnika ultradźwiękowego na wartość odległości od powierzchni cieczy.



Przetworzona wartość pomiarowa przekazywana jest do zewnętrznych urządzeń pomiarowych (bateryjny modem GSM, rejestrator, itp) cyfrowym łączem RS-485 (protokół MODBUS) lub łączem analogowym 0 - 5V.
Alternatywnie do modemu można zastosować rejestrator danych do gromadzenia wartości pomiarowych z możliwością przeglądania danych z dowolny okres oraz obróbki na komputerze PC.

Sterowanie parametrami sondy oraz ustawianie zakresu pomiarowego wyjścia napięciowego dokonuje się poprzez  zewnętrzny programator.

Rozwiązanie takie umożliwia budowanie tanich systemów rozproszonego pomiaru poziomu w przypadkach gdy nie jest wymagana ciągła prezentacja wartości pomiarowej w miejscu pomiaru.



Głowica pomiarowa jest niewrażliwa na długotrwałe zalanie cieczą oraz pracę w środowisku o 100% nasyceniu parą wodną ze względu na całkowicie szczelną obudowę, fabrycznie wypełnioną zalewą izolacyjną oraz wbudowany system usuwania skroplonej wilgoci lub tworzącej się powłoki lodowej z czołowej powierzchni promiennika ultradźwiękowego.


DANE TECHNICZNE



Zakres pomiarowy 0.3 do 8 m
Dokładność pomiaru 2.0 mm (0.3 – 2.0 m)
0.25 % zakresu (2.0 – 8.0 m)
Rozdzielczość 1.0 mm
Kąt wiązki 10° dla -3dB
Temperatura pracy -20 ÷ + 65oC
Zasilanie zewnętrzna bateria cynkowo-powietrzna 9V,
zasilanie solarne
Minimalny czas pracy bez wymiany baterii 24 – 36 miesięcy
Klasa ochrony obudowy IP68
